L'univers des Amplis à Tubes

Les amplis à tubes font fantasmer un peu par leur esthétique, par leur mélange de métal et verre et surtout par leur silhouette qui est faite de tubes et de transformateurs généralement apparents sur les appareils.

On va montrer donc à quoi ça sert tout ça, et c’est d’une simplicité assez biblique.

Les tubes se sont tout simplement des composants amplificateurs comme le transistor qui les as remplacé au début des années 60. Donc les tubes ils étaient les transistors de la naissance de l’électronique jusqu’au début des années 60.

Donc un tube, il amplifie. Il amplifie la musique dans notre cas puisque nous sommes en train de parler d’un amplificateur HIFI, donc dans ce cas là, on retrouve un transformateur d’alimentation au centre, c’est lui qui va donner l’énergie pour tout l’appareil et on retrouve des tubes.

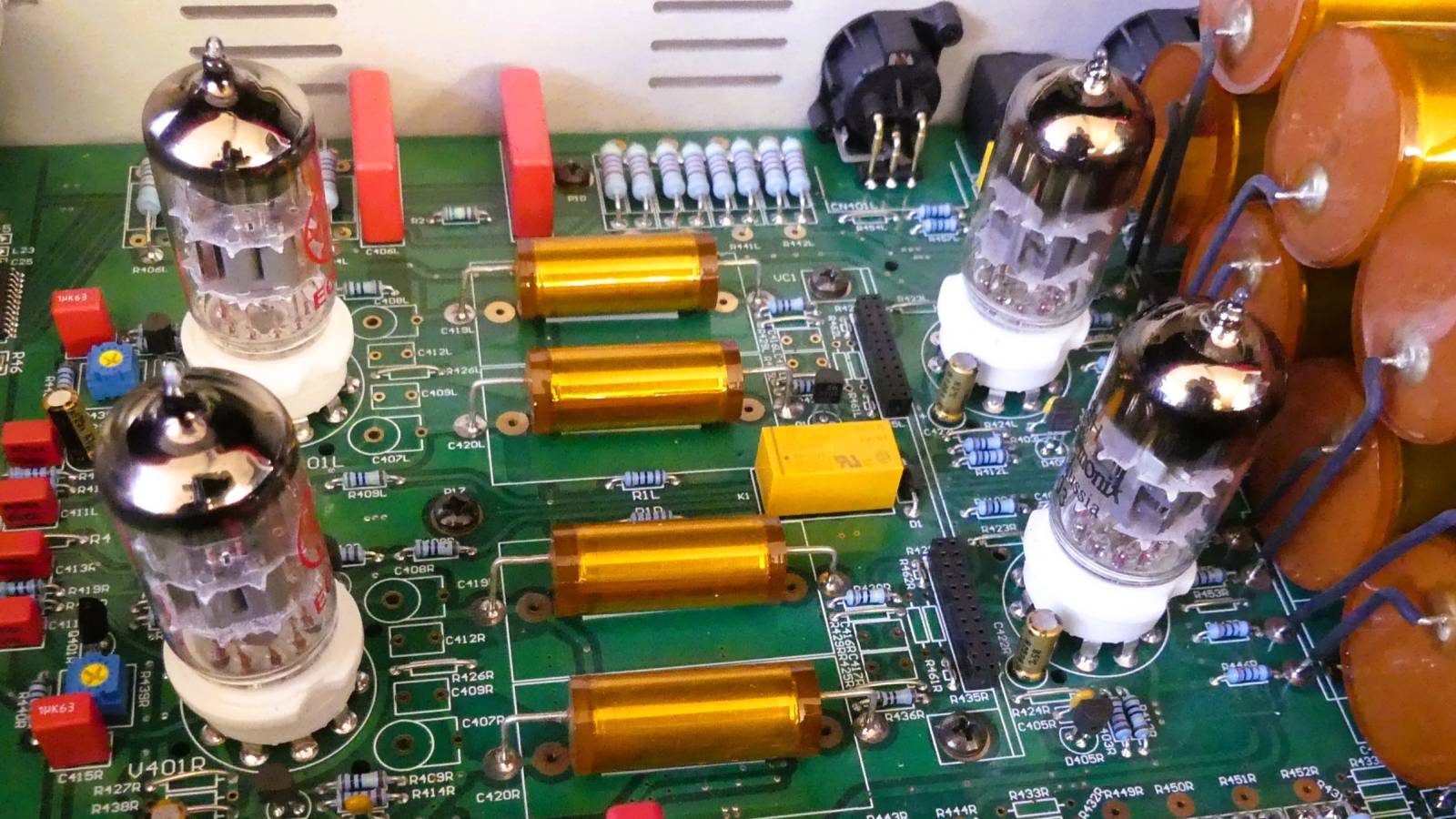

On trouve des petits tubes, ce sont ce qu’on appelle les tubes de pré-amplification. Ces tubes là vont recevoir le signal qui vient d’une platine vinyle, d’un lecteur CD, d’un magnétophone et le multiplier par un nombre de fois donné qui est correspondant à leur référence et à leur fabrication.

Ils vont donner le signal amplifié à ce tube là qui lui est ce qu’on appelle un tube de commande. Son travail est de recevoir le signal amplifié et de le conduire au tube de puissance, celui qui va générer réellement la puissance de l’appareil. Chacun va être couplé aussi à un transformateur, qui s’appelle un transformateur d’impédence et qui permet d’adapter la puissance qui sort de ce tube à l’impédence de vos enceintes 4 ohms ou 8 ohms dans la majorité des cas.

Derrière on trouve un autre tube qui est éloigné des autres, qui n’a pas un travail d’amplification mais qui a le travail tout simplement de rectifier l’alimentation de travail. Donc finalement dans tous les amplis à tubes, on retrouve pratiquement le même principe : des tubes plus petits qui vont faire une amplification, des tubes moyens qui vont contrôler les tubes de puissance et les plus gros tubes qui sont des tubes de puissance.

Grosso modo c’est une structure qui est globale à tous les amplificateurs à tubes. Parfois dans la puissance on retrouve deux tubes au lieu d’un seul donc ca c’est la version la plus historique et qui nous ramène véritablement à la préhistoire de la Haute Fidélité sur laquelle nous sommes dans une structure qu’on appelle « single ended » et donc qui a un seul tube sorti forcément un classe A.

Après il y a les « push pull », ça sera pour une autre fois mais globalement voilà comment ça fonctionne un ampli à tubes.

Voir la vidéo sur Youtube : https://youtu.be/ipYhlwWeWNQ
